Obliczenia MES są obecnie coraz częściej używaną techniką projektowania i doskonalenia produktów. Badanie wytrzymałościowe modeli cyfrowych stwarza nowe możliwości, tradycyjnie niedostępne lub bardzo czasochłonne. Wybór oprogramowania jest bardzo szeroki i pozwala sprostać nawet zaawansowanym potrzebom projektowym.

Wykonywanie symulacji komputerowych jest przeprowadzane we wczesnej fazie opracowywania produktu, zanim powstanie prototyp. Metoda Elementów Skończonych MES pozwala na analizę konstrukcji pod kątem mechaniki strukturalnej. Analiza pozwala przewidzieć naprężenia, poziom odkształceń modelu zależnie od typu obciążeń, sposobu zamocowania oraz własności materiałowych. Większość analizowanych modeli wyróżnia się złożoną geometrią, więc ich analiza numeryczna MES jest jedyną rozsądną ze względów ekonomicznych ścieżką projektową.

Korzyści wynikające z analiz prototypów:
- zlokalizowanie krytycznych miejsc modelu,
- optymalizacja konstrukcji,
- optymalizacja materiałowa,
- skrócenie czasu projektowania,
- szybsze dostarczenie produktu na rynek,
- przewaga konkurencyjna.

Wykonywanie symulacji MES zalecane jest firmom, które kładą nacisk na tworzenie nowych rozwiązań oraz poprawę już istniejących.

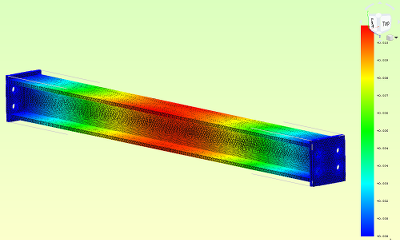

Analiza belki i wykres przemieszczeń.
Przedstawiona belka jest częścią przesiewacza wibracyjnego i stanowi jeden z jego głównych elementów konstrukcyjnych podtrzymujących pokład sit.
Maszyna pracuje z częstotliwością 16,6 Hz i skokiem 8 mm.

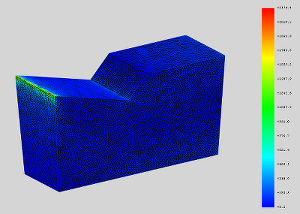

Symulacja pracy noża tokarskiego NNPd 2012.
Siła obwodowa F = 2 kN, max. naprężenia wg Misesa 2174 MPa

Analiza regału magazynowego - obciążenie jednej półki.
Nogi wszystkie kotwione do podłoża, obciążenie jednej półki F= 5000 N,
max. naprężenia wg Misesa 39,5 MPa
